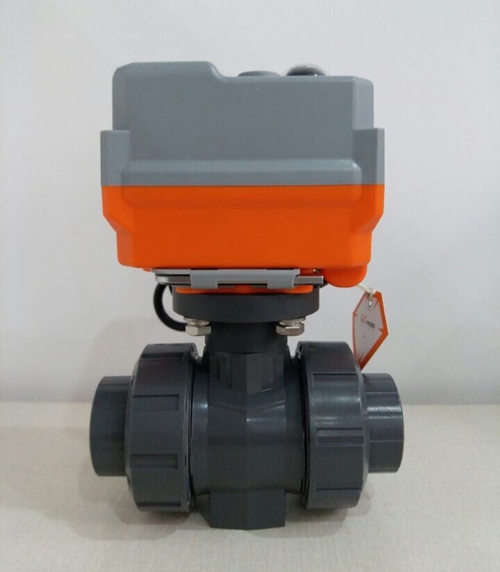

PVC-U 電動球閥 電動塑料球閥
PVC-U 電動球閥 電動塑料球閥
產品概述:
◎ 額定電壓: AC230V、AC110V、AC24V
◎ 額定扭矩: 20N.m
◎ 運行時間: 約15秒
◎ 可裝配15N.m以下的閥門：直通、三通球閥，蝶閥
◎ 控制方式: B3、BD3、B3S、BD3S、B3P、B3R、B3SR(定制) ◎ 采用高性能交流同步電機 ◎ 壽命長達2萬次 *1
※ 在同一控制觸點下不可將兩臺或多臺執行器并聯使用
電氣參數 額定電壓 AC230V 50/60HZ AC110V 50/60HZ AC24V 50/60HZ工作電壓范圍 AC190-250V AC90-130V AC22-28V
功耗 13.2W@運行0.0W@保持 15W@運行0.0W@保持 10.8W@運行0.0W@保持
峰值電流@額定電壓 60mA@5ms 135mA@5ms 450mA@5ms
保險絲規格 1A 1A 2A
電氣接口 7×0.2mm2電纜，耐壓AC300V（導線長800mm）
功能參數 額定扭矩 20N.m@額定電壓
回轉角度 90±2°
最大回轉角度 360°
手動操作 ※ 配套六角扳手，在斷電下使用
運轉時間 約15秒
運轉頻率 非連續運轉 周期≥1min
噪聲水平 最大50dB(A)
位置指示 機械指示器
工作條件 電氣等級 I類（接地保護） I類（接地保護） III類（安全低壓）
阻燃等級 1.6mmHB/UL94測試方法
防護等級 IP67 As Per En60529/GB4208-2008(所有方向)
F型 可加裝除濕加熱器
絕緣電阻 100MΩ/1500VDC 100MΩ/1500VDC 100MΩ/500VDC
耐壓等級 1500VAC@1分鐘 1500VAC@1分鐘 500VAC@1分鐘
閥門配套的介質溫度 ≤80℃ 可與執行器直聯安裝
※ ＞80℃ 需加裝支架或散熱裝置
工作環境 ※室內或室外，長期雨淋或陽光直射的環境中
需加裝防護裝置，以保護執行器
防爆等級 非防爆產品，安裝應避免易燃易爆環境
環境溫度 -20℃-60℃ (ABS) / -20℃-80℃ (壓鑄鋁)
非工作溫度 ※ ≤-40℃ or ≥80℃
環境濕度 5-95%RH 相對濕度，無結露
沖擊 ≤300m/S2
規格尺寸/重量 振動 ※10 to 55 Hz, 1.5 mm 雙振幅
安裝方式 360°任意角度，需預留手動操作或接線空間
維護 免維護
證書類型 CE / MA / AL
尺寸（LXWXH） 見“規格尺寸”
連接標準 ISO5211 F03、F04、F05
輸出軸規格 內八方或外四方
孔深/軸長 ≤17mm（內八方）/6.5mm（外四方）
重量 ABS材質0.78kg，壓鑄鋁0.98kg
